Mekkora a MOV varisztor szivárgási árama az SPD-hez?

A szivárgóáram döntő szerepet játszik a túlfeszültség-védelmi eszközökben (SPD) használt fém-oxid varisztorok (MOV) teljesítményében és megbízhatóságában. Mint az SPD-ekhez készült MOV-varisztorok bejáratott szállítója, gyakran kérdeznek tőlem, hogy pontosan mi is a MOV-varisztorok szivárgó árama, és miért számít ez. Ebben a blogban elmélyülök a szivárgási áram fogalmában, annak jelentőségében, az azt befolyásoló tényezőkben, és hogyan befolyásolja az SPD-k általános teljesítményét.

Mi az a szivárgási áram?

A szivárgási áram az a kis áram, amely egy MOV varisztoron átfolyik, amikor állandó feszültségnek van kitéve, jellemzően egy elektromos áramkör normál működési körülményei között. Normál körülmények között a MOV-t úgy tervezték, hogy nagy ellenállással rendelkezzen, és csak csekély mennyiségű áramot enged át. Ez az áram olyan kicsi, hogy általában mikroamperben (μA) mérik.

Egy jól működő MOV-ban a szivárgó áram ideálisan minimális. A normál szivárgási áram értékektől való bármilyen eltérés azonban a varisztorral kapcsolatos lehetséges problémákat jelezhet. Például a szivárgási áram növekedése azt sugallhatja, hogy a MOV idővel elöregszik, megsérül vagy túlfeszültségnek van kitéve.

Miért fontos a szivárgó áram?

A MOV szivárgási árama több okból is kritikus paraméter. Gyakorlati szempontból a túlzott szivárgóáram megnövekedett energiafogyasztáshoz vezethet. A több SPD-vel rendelkező, nagyméretű elektromos rendszerekben az eszközönkénti szivárgási áram kismértékű növekedése is jelentős energiaveszteséget okozhat idővel.

Ezenkívül a nagy szivárgási áram gyakran előfutára a MOV meghibásodásának. A szivárgóáram növekedésével a MOV több hőt termel a teljesítménydisszipáció miatt (a (P = VI) képlettel számítva, ahol (V) a rákapcsolt feszültség és (I) a szivárgási áram). Ez az önmelegedés felgyorsíthatja a MOV belső szerkezetének leépülését, csökkentve a túlfeszültség elleni védelem képességét, és végül teljes meghibásodáshoz vezethet.

A szivárgó áramot befolyásoló tényezők

Hőmérséklet

A hőmérséklet nagymértékben befolyásolja a MOV szivárgó áramát. A hőmérséklet emelkedésével a szivárgó áram is hajlamos emelkedni. Ennek az az oka, hogy a MOV-ban lévő fém-oxid anyagok elektromos vezetőképessége a hőmérséklettel nő. A magas hőmérsékletű környezet ezért a MOV normál teljesítménytartományán kívüli működését okozhatja. A miénkértMOV DCA termékek széleskörű hőmérséklet-vizsgálatokat végeztünk annak biztosítása érdekében, hogy a szivárgóáram-jellemzők stabilak legyenek a széles hőmérséklet-tartományban.

Alkalmazott feszültség

Az alkalmazott feszültség nagysága egy másik jelentős tényező. Ha az alkalmazott feszültség megközelíti vagy meghaladja a MOV névleges feszültségét, a szivárgási áram gyorsan növekedhet. Ennek oka a MOV-ok nem lineáris feszültség-áram jellemzője. Ahogy a feszültség megközelíti az áttörési feszültséget, a MOV ellenállása csökken, így több áram folyhat.

Öregedés és környezeti stressz

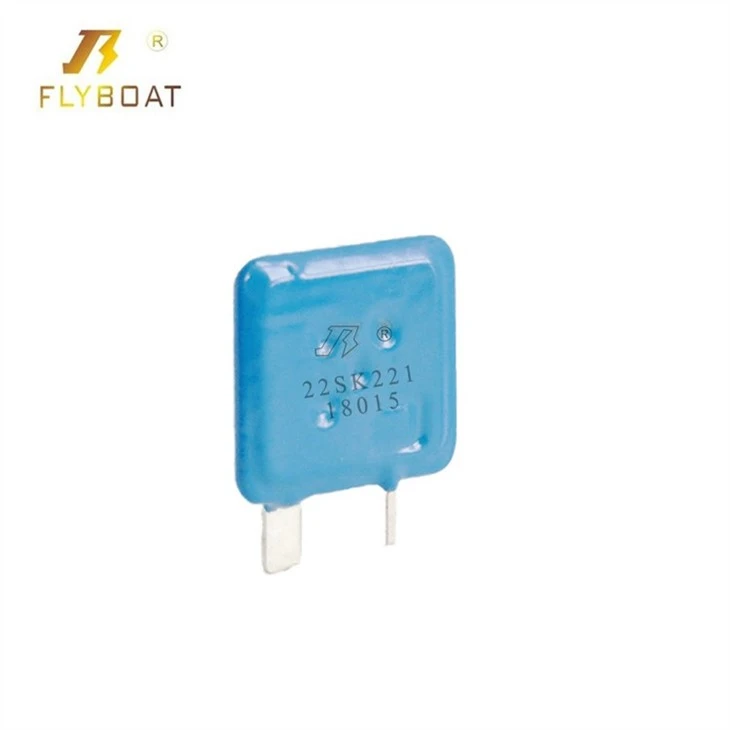

Idővel a MOV-ok elöregedhetnek a túlfeszültségnek és a normál üzemi feszültségnek való ismételt kitettség miatt. Ez az öregedési folyamat változásokat okozhat a MOV belső szerkezetében, ami a szivárgási áram növekedéséhez vezethet. A környezeti stressztényezők, például a páratartalom, a por és a szennyeződés szintén hasonló hatással járhatnak. A magas páratartalmú környezetben lévő nedvesség behatolhat a MOV-ba, megváltoztatva annak elektromos tulajdonságait és növelve a szivárgó áramot. A miénkBare Disc Varisztorokvédőbevonattal készültek, hogy minimalizálják a környezeti terhelés hatását a szivárgási áramra.

Szivárgási áram mérése

A MOV szivárgási áramának pontos mérése elengedhetetlen a minőségellenőrzés és a rendszer megbízhatósága szempontjából. Speciális vizsgálóberendezéssel meghatározott egyenfeszültséget kapcsolnak a MOV-ra, és mérik a keletkező áramot. A tesztfeszültség kiválasztása a MOV névleges feszültsége alapján történik.

A mérést általában ellenőrzött körülmények között végzik a pontos eredmények biztosítása érdekében. A tesztkörnyezetnek stabil hőmérsékletűnek és minimális elektromos zajnak kell lennie. Az SPD-ekhez készült kiváló minőségű MOV-ok esetében a szivárgási áramot a termék adatlapja határozza meg, és fontos, hogy a mért értékek a megadott tartományon belül legyenek.

A szivárgó áram hatása az SPD teljesítményére

Az SPD teljesítménye közvetlenül összefügg a MOV varisztorok szivárgási áramával. Ha a szivárgó áram túl magas, az SPD meghibásodhat, vagy rövidebb élettartamú lehet. Például egy alacsony feszültségű elosztórendszerben a túlzott szivárgóáramú SPD a megszakítók téves kioldását okozhatja.

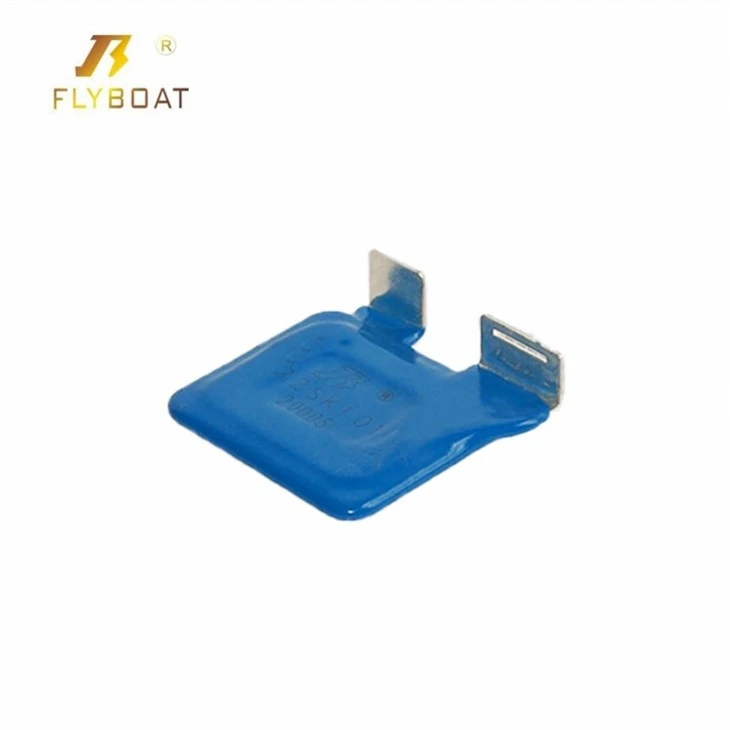

Másrészt a nagyon alacsony és stabil szivárgási áram egészséges és megbízható MOV-t jelez. Ez lehetővé teszi az SPD hatékony működését, megvédve az elektromos rendszert a túlfeszültségtől anélkül, hogy szükségtelen megszakításokat okozna. A miénkFém-oxid négyzettárcsás varisztorokúgy tervezték, hogy alacsony és egyenletes szivárgási árammal rendelkezzenek, biztosítva az SPD-k optimális teljesítményét, amelyekbe be vannak szerelve.

Szivárgási áram kezelése

Mint MOV Varistor az SPD beszállítójaként, számos intézkedést teszünk termékeink szivárgási áramának kezelésére. Először is, kiváló minőségű fém-oxid anyagokat használunk precíz adalékolási technikákkal a gyártási folyamat során. Ez segít a MOV elektromos tulajdonságainak szabályozásában és a szivárgási áram elfogadható határokon belüli tartásában.

Másodszor, szigorú minőség-ellenőrzési intézkedéseket vezetünk be a gyártás minden szakaszában. Minden egyes MOV-t szivárgási áram és egyéb fontos paraméterek szempontjából tesztelnek, mielőtt az ügyfélhez eljuttatják.

Végül részletes termékinformációkat és útmutatást nyújtunk vásárlóinknak. Ez magában foglalja a működési feltételekre, a hőmérsékleti tartományokra és az ajánlott alkalmazási forgatókönyvekre vonatkozó információkat, amelyek segítenek az ügyfeleknek biztosítani, hogy a MOV-okat úgy használják, hogy minimálisra csökkenjen a megnövekedett szivárgási áram kockázata.

Következtetés

Összefoglalva, az SPD MOV varisztorának szivárgási árama olyan kritikus paraméter, amely jelentősen befolyásolhatja a teljes elektromos védelmi rendszer teljesítményét és megbízhatóságát. Az SPD gyártói és végfelhasználói számára egyaránt elengedhetetlen a szivárgási áram, az azt befolyásoló tényezők és kezelésének megértése.

Az SPD-ekhez készült MOV Varisztorok megbízható szállítójaként elkötelezettek vagyunk amellett, hogy kiváló minőségű termékeket kínáljunk alacsony és stabil szivárgási árammal. Termékeinket úgy terveztük és gyártjuk, hogy megfeleljenek a legmagasabb ipari szabványoknak, így biztosítva a hosszú távú teljesítményt és védelmet elektromos rendszerei számára.

Ha többet szeretne megtudni az SPD-ekhez készült MOV Varisztorainkról, vagy vásárolni szeretne, kérjük, vegye fel velünk a kapcsolatot további megbeszélésekért. Készek vagyunk professzionális tanácsot adni, és megtalálni a legjobb megoldást az Ön egyedi igényeihez.

Hivatkozások

• Dhaka, S. és Danikas, MG (2012). A túlfeszültség-védelmi eszközök áttekintése. IEEE Transactions on Electromagnetic Compatibility, 54(2), 234–246.
• Lee, CK és Hsu, JW (2009). Fém-oxid varisztorokat használó túlfeszültség-védelmi eszközök védelmi jellemzőinek elemzése. IET Science, Measurement & Technology, 3(2), 67-73.
