Használható -e az SPD MOV varisztora magas frekvenciájú áramkörökben?

Használható -e az SPD MOV varisztora magas frekvenciájú áramkörökben?

Mint a MOV (fém -oxid varistor) szállítója az SPD -hez (túlfeszültség -védőeszköz), gyakran kapok vizsgálatokat az ügyfelektől a MOV varisztorok nagyfrekvenciás áramkörökben való alkalmasságáról. Ez a kérdés döntő jelentőségű, mivel a magas frekvenciájú alkalmazások egyre gyakoribbak a modern elektronikában, és az alkatrészek megfelelő kiválasztása jelentősen befolyásolhatja a teljes rendszer teljesítményét és megbízhatóságát.

A MOV varisztorok megértése az SPD -hez

A MOV varisztorokat széles körben használják az SPD -kben, hogy megvédjék az elektromos és elektronikus berendezéseket a feszültség túlfeszültségétől. Kerámia anyagból készülnek, amely elsősorban cink -oxid szemcsékből áll, kis mennyiségű egyéb fém -oxiddal. A MOV varisztorok egyedi jellemzője a nem -lineáris feszültség -aktuális kapcsolatuk. A normál üzemi feszültségnél a MOV Varistor nagyon nagy ellenállással rendelkezik, így csak egy apró szivárgási áram áramlik. Ha azonban feszültség -túlfeszültség következik be, a MOV Varistor ellenállása gyorsan csökken, a túlfeszültség -áramot a földre irányítva és a csatlakoztatott berendezések védelmével.

A MOV Varistor fő funkciója egy SPD -ben az, hogy a feszültségen át a feszültséget egy biztonságos tartományon belül rögzítse egy túlfeszültség -esemény során. Ezt a Varistor azon képessége éri el, hogy felszívja és eloszlatja a túlfeszültség energiáját. Például egy energiaelosztó rendszerben egy MOV -alapú SPD védi az érzékeny elektronikus eszközöket, például a számítógépeket, a kiszolgálókat és a kommunikációs berendezéseket a villámról - indukált túlfeszültségektől vagy a tranziensek váltásától.

A nagy frekvenciakörök jellemzői

A magas frekvenciakörök általában 1 MHz feletti frekvenciákon működnek, és több Gigahertz -re is fel tudnak menni. Ezek az áramkörök általában megtalálhatók a vezeték nélküli kommunikációs rendszerekben, a radarrendszerekben és a nagysebességű adatátviteli alkalmazásokban. A nagy frekvenciakörökben az alkatrészek viselkedése szignifikánsan különbözik az alacsony frekvenciájú vagy egyenáramú áramköröknél.

A nagy frekvenciájú áramkörök egyik legfontosabb jellemzője a parazita hatások jelenléte. Az olyan alkatrészek, mint az ellenállások, a kondenzátorok és az induktorok parazita kapacitásokkal és induktivitással rendelkeznek, amelyek befolyásolhatják az áramkör teljesítményét. Például egy egyszerű vezeték egy nagy frekvenciájú áramkörben induktorként működhet, bevezetve a nem kívánt impedanciát és a jelcsillapítást.

A magas frekvenciakörök másik fontos szempontja az alacsony jel torzítás szükségessége. A nagyfrekvenciás áramkörökben lévő jelek gyakran nagyon gyorsok - változik, és minden torzítás hibákat okozhat az adatátvitelben vagy a rendszer csökkent teljesítményében. Ezért a nagy frekvenciájú áramkörökben használt alkatrészeknek széles sávszélességgel és alacsony beillesztési veszteséggel kell rendelkezniük.

A MOV varisztorok magas frekvenciájú áramkörökben történő használatának kihívásai

Ha fontolóra veszi a MOV Varistor használatát az SPD -hez, nagy frekvenciájú áramkörökben, számos kihívással kell foglalkozni.

Parazita kapacitás

A MOV varisztorok fizikai szerkezetük miatt jelentős parazita kapacitást mutatnak. Ez a kapacitás alacsony szintű szűrőként működhet, csökkentve a magas frekvenciájú jeleket. A magas frekvenciakörökben még egy kis mennyiségű parazita kapacitás is jelentős jelveszteséget okozhat, különösen a varisztor önmagában vagy rezonáns frekvenciájához vagy annak feletti frekvenciákon. Például egy 2,4 GHz -en működő vezeték nélküli kommunikációs rendszerben a MOV varisztor parazita kapacitása a jel erősségét csökkentheti, ami rossz kommunikációs minőséghez vezethet.

Frekvencia - Függő viselkedés

A MOV varisztorok elektromos tulajdonságai frekvencia -függőek. Magas frekvenciákon a varisztor nem lineáris viselkedése megváltozhat, és a szorító teljesítménye befolyásolhatja. A varisztor válaszideje a túlfeszültségre is magas frekvenciákon is növekedhet, ami problémát jelenthet azokban az alkalmazásokban, ahol gyors túlfeszültség -védelemre van szükség.

Beillesztési veszteség

A beillesztési veszteség a jelcsillapítás mértéke, amelyet egy összetevő okoz, amikor egy áramkörbe helyezik. A magas frekvenciakörökben a MOV varisztor beillesztési vesztesége jelentős lehet, különösen olyan frekvenciákon, ahol a Parazita kapacitás és a Varistor induktivitása kölcsönhatásba lép az áramköri impedanciával. Ez csökkentheti a jel erősségét és a lebomlott rendszer teljesítményét.

Lehetséges megoldások és megfontolások

A kihívások ellenére vannak olyan helyzetek, amikor az SPD MOV Varistor nagy frekvenciájú áramkörökben használható, megfelelő tervezéssel és megfontolásokkal.

A megfelelő varisztor kiválasztása

Amikor a MOV Varistor -t választja a magas frekvenciájú alkalmazásokhoz, fontos, hogy válasszon egy alacsony parazita kapacitású varisztorot. Egyes gyártók olyan varisztorokat kínálnak, amelyeket kifejezetten magas frekvenciájú alkalmazásokhoz terveztek, amelyek alacsonyabb kapacitási értékekkel rendelkeznek a standard varisztorokhoz képest. Például,Fém -oxid négyzet alakú korong -varisztorokúgy tervezték, hogy optimalizált elektromos tulajdonságokkal rendelkezzen a nagy frekvenciájú áramköröknél.

Párhuzamos vagy sorozatú konfiguráció

Bizonyos esetekben a több varisztor párhuzamos vagy sorozatban történő használata hozzájárulhat az általános parazita kapacitás csökkentéséhez és a magas frekvenciateljesítmény javításához. Ha a varisztorokat párhuzamosan csatlakoztatják, akkor az ekvivalens kapacitás csökken, míg a túlfeszültség -kezelési kapacitás növekszik. Vigyázni kell azonban arra, hogy a varisztorok hasonló elektromos tulajdonságokkal rendelkezzenek, hogy elkerüljék az egyenetlen árammegosztást.

Szűrés és kompenzáció

További szűrési alkatrészek, például induktorok és kondenzátorok hozzáadása segíthet kompenzálni a MOV Varistor parazita hatásait. Például egy kis induktor sorba lehet csatlakoztatni a Varistorral, hogy a parazita kapacitást egy meghatározott frekvencián törölje. Ez elősegítheti a beillesztési veszteség csökkentését és javíthatja a jelminőséget a nagy frekvenciájú áramkörben.

Esettanulmányok és valós alkalmazások

Vannak olyan valós világ alkalmazások, amelyekben az SPD MOV -varisztorát nagy frekvenciájú áramkörökben használták a sikerrel.

Vezeték nélküli bázisállomáson MOV varistorot használtunk a tápegység áramkörében, hogy megvédje az érzékeny elektronikus alkatrészeket a villám által kiváltott hullámoktól. Az alacsony parazita kapacitással rendelkező varisztor gondos kiválasztásával és egy egyszerű LC szűrő hozzáadásával fenntartották a bázisállomás nagy frekvenciájú teljesítményét, és a berendezést hatékonyan védték a túlfeszültségektől.

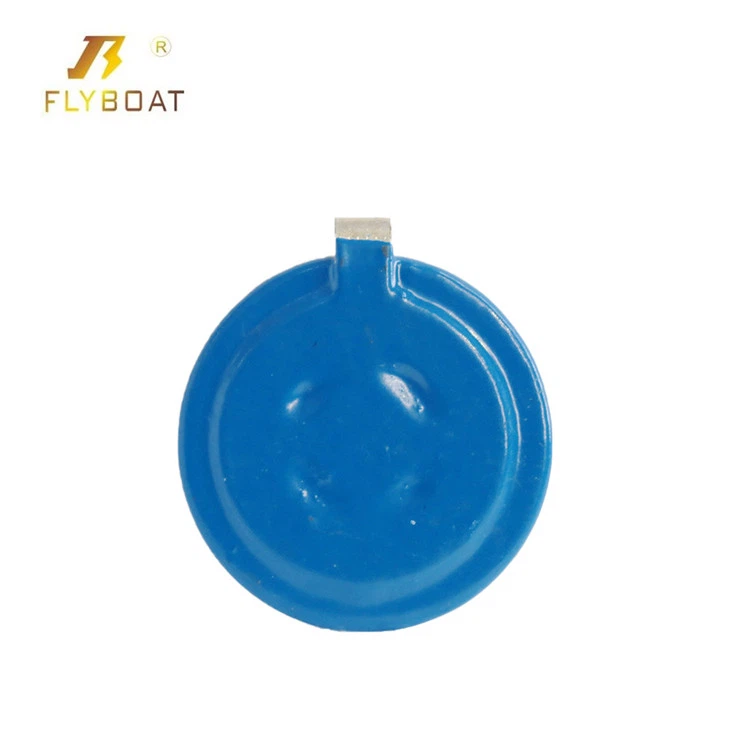

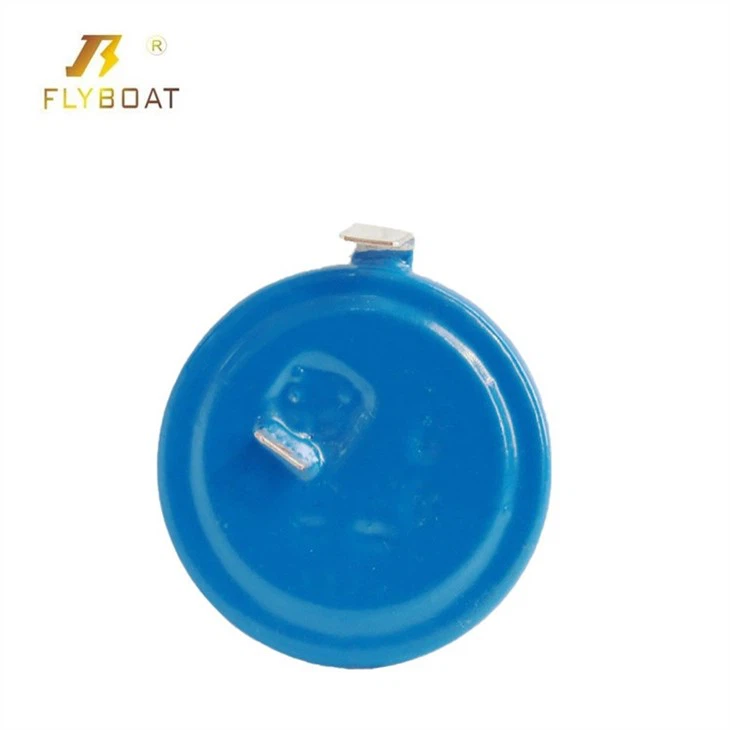

Nagysebességű adatátviteli rendszerben,Csupasz lemezes varisztorokmás túlfeszültség -védelmi alkatrészekkel kombinálva használták. A varisztorok biztosították a szükséges túlfeszpolási funkciót, míg a rendszer általános nagyfrekvenciás teljesítményét a megfelelő áramköri tervezés és az alkatrészek kiválasztása révén optimalizálták.

Következtetés

Összegezve, miközben a MOV Varistor -t használja az SPD -hez a magas frekvenciájú áramkörökben, számos kihívást jelent, ez nem lehetetlen. A Varistor jellemzőinek, a gondos alkatrészek kiválasztásának és a megfelelő áramköri kialakításnak a megfelelő megértésével a MOV Varistors hatékonyan használható nagy frekvenciájú alkalmazásokban a túlfeszültségvédelem érdekében.

Az SPD MOV Varistors szállítójaként széles termékskálát kínálunk, beleértve34s fém -oxid varisztor, amelyek alkalmasak különböző alkalmazásokhoz, beleértve a magas frekvenciájú áramköröket is. Műszaki csapatunk mindig készen áll arra, hogy segítsen Önnek a megfelelő varisztor kiválasztásában az Ön egyedi igényeihez. Ha érdekli, hogy többet megtudjon termékeinkről, vagy bármilyen kérdése van a MOV Varistors nagyfrekvenciás áramkörökben történő használatával kapcsolatban, kérjük, vegye fel velünk a kapcsolatot további megbeszélésekkel és potenciális beszerzési lehetőségekkel.

Referenciák

1. "Varistors: elmélet, tervezés és alkalmazások", Am Nikiforov.
2. "Nagy frekvenciás elektronika: tervezés és alkalmazások", R. Ludwig és P. Bretchko.
3. A gyártó adatlapjai a MOV varistorokhoz.
