Mekkora az egyenáramú SPD maradékfeszültsége?

Szia! Egyenáramú SPD szállítóként gyakran kérdeznek tőlem az egyenáramú SPD maradékfeszültségéről. Szóval úgy gondoltam, szánok egy percet, hogy lebontsam neked.

Először is beszéljünk arról, hogy mi az a DC SPD. Az egyenáramú túlfeszültség-védő eszköz (SPD) az elektromos rendszerek kulcsfontosságú eleme. Úgy tervezték, hogy megvédje az érzékeny berendezéseket az egyenáramú (DC) áramkörök feszültséglökések káros hatásaitól. Ezek a túlfeszültségek különböző forrásokból származhatnak, például villámcsapásból, kapcsolási műveletekből az elektromos hálózatban, vagy akár elektromágneses interferencia miatt.

Nos, az egyenáramú SPD maradékfeszültsége rendkívül fontos fogalom. Amikor túlfeszültség éri az SPD-t, az eszköz működésbe lép, hogy elterelje a felesleges áramot a védett berendezésről. De itt van a helyzet: bár az SPD végzi a dolgát, még mindig marad némi feszültség az eszközön, miután elkezdte vezetni a túlfeszültséget. Ezt a fennmaradó feszültséget hívjuk maradék feszültségnek.

Gondolj erre így. Tudod, hogyan, amikor gáttal próbálsz megállítani egy vízözönt? A gát a víz nagy részét elzárhatja, de még mindig van egy kevés, ami átszivárog. Ugyanígy a DC SPD blokkolhatja a túlfeszültség nagy részét, de marad egy kis mennyiség, ami a maradék feszültség.

Miért számít a maradék feszültség? Nos, ez közvetlenül befolyásolja az SPD által biztosított védelem szintjét. Minél alacsonyabb a maradékfeszültség, annál jobb a berendezés védelme. Ha a maradék feszültség túl magas, akkor is károsíthatja az érzékeny elektronikát, amelyet az SPD-nek védenie kell.

Tegyük fel, hogy van egy olyan berendezése, amely csak mondjuk 100 voltos maximális feszültséget tud kezelni. Ha az egyenáramú SPD maradékfeszültsége 150 V túlfeszültség esetén, ez az extra 50 V megsértheti a berendezést. Ezért nagyon fontos, hogy alacsony névleges maradékfeszültségű DC SPD-t válasszunk.

Néhány tényező befolyásolhatja az egyenáramú SPD maradékfeszültségét. Az egyik fő tényező az SPD-ben használt technológia típusa. A különböző típusú túlfeszültség-védelmi alkatrészek, mint például a fém-oxid varisztorok (MOV-k) vagy a gázkisülési csövek (GDT-k), eltérő maradékfeszültség-jellemzőkkel rendelkeznek. A MOV-ok meglehetősen gyakoriak, és viszonylag alacsony maradékfeszültséget kínálnak, különösen gyorsan növekvő túlfeszültség esetén. Ezzel szemben a GDT-k jobban kezelik a nagy áramingadozásokat, de előfordulhat, hogy valamivel nagyobb a maradék feszültségük.

Egy másik tényező az SPD jelenlegi minősítése. Általában a túlfeszültség növekedésével a maradék feszültség is nő. Ennek az az oka, hogy az SPD belső ellenállása nagyáramú körülmények között változik. Tehát, amikor egy DC SPD-t választ, figyelembe kell vennie a várható túlfeszültséget – az alkalmazás aktuális szintjeit.

Most pedig vessünk egy pillantást néhány olyan alkalmazásra, ahol az egyenáramú SPD-ket használják, és hogyan játszik szerepet a maradékfeszültség.

InTúlfeszültség-védő jelzőrendszerek, mint például a távközlési vagy adatátviteli hálózatokban használt berendezések, a berendezés rendkívül érzékeny. Még egy kis túlfeszültség is megzavarhatja a jelet vagy károsíthatja az alkatrészeket. Tehát egy nagyon alacsony maradékfeszültségű DC SPD elengedhetetlen e rendszerek megbízható működésének biztosításához.

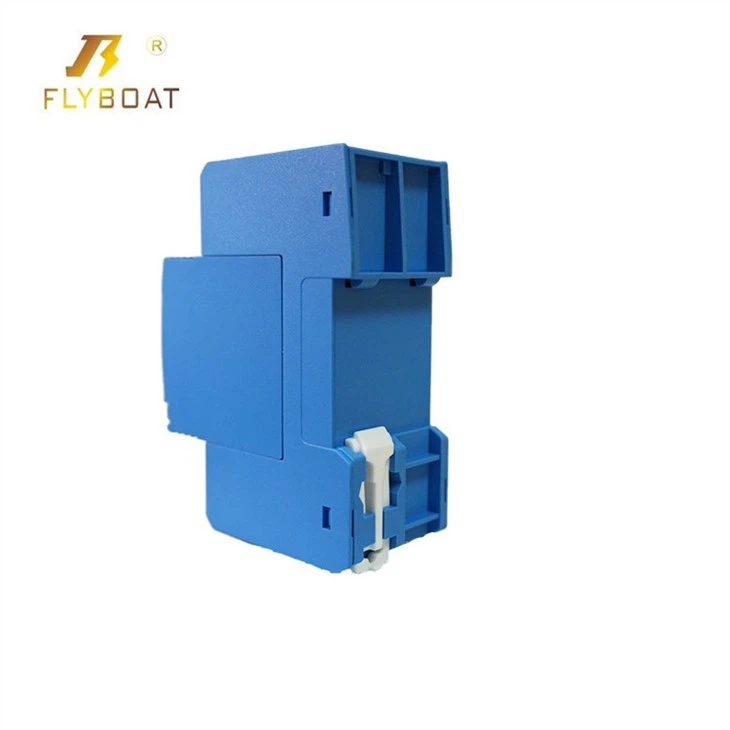

MertPower Line SPD, amelyeket az egyenáramú áramkörök tápegységeinek védelmére használnak, a maradékfeszültséget gondosan ellenőrizni kell. Ha a maradék feszültség túl magas, az ingadozásokat okozhat az áramellátásban, ami meghibásodásokhoz vagy a csatlakoztatott berendezés idő előtti meghibásodásához vezethet.

InNapelemes rendszer 1000V, Az egyenáramú SPD-ket a napelemek, inverterek és más alkatrészek villámcsapás okozta túlfeszültség elleni védelmére használják. A napkollektoros rendszerek nagyfeszültségű jellege azt jelenti, hogy minden többlet maradék feszültség jelentős hatással lehet a berendezés hatékonyságára és élettartamára. Tehát az alacsony maradékfeszültségű DC SPD kiválasztása kulcsfontosságú a napelemes rendszer hosszú távú működése szempontjából.

Amikor egyenáramú SPD-t vásárol, általában a termék adatlapján megadott névleges maradékfeszültséget fogja látni. Általában voltban adják meg, és meghatározott vizsgálati körülmények között mérik, mint például egy bizonyos túlfeszültség - áramszint és hullámforma. A különböző SPD-k összehasonlításakor ügyeljen ezekre a részletekre.

Fontos megjegyezni azt is, hogy a DC SPD telepítése befolyásolhatja a maradék feszültséget. A megfelelő telepítés rövid és alacsony impedanciájú csatlakozásokkal segíthet minimalizálni a további feszültségeséseket, és biztosítja az SPD rendeltetésszerű működését.

Egyenáramú SPD szállítóként első kézből láttam, hogy mennyire fontos a megfelelő maradékfeszültség biztosítása. Különböző névleges maradékfeszültségű DC SPD-k széles választékát kínáljuk a különféle alkalmazásokhoz. Akár egy kisméretű jelzőrendszerhez, akár egy nagyméretű napelemes erőműhöz keres védelmet, mi mindenben megtalálod.

Ha egy egyenáramú SPD-t keres, és többet szeretne megtudni arról, hogy a maradékfeszültség hogyan befolyásolja az adott alkalmazást, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk Önnek a megfelelő választásban, és biztosítsuk, hogy berendezése jól védett legyen a túlfeszültség ellen.

Összefoglalva, az egyenáramú SPD maradékfeszültsége kulcsfontosságú tényező a túlfeszültség-védelem hatékonyságának meghatározásában. Ha megérti, mi ez, mi befolyásolja, és hogyan hat a berendezésére, megalapozott döntést hozhat a DC SPD kiválasztásakor. Tehát, ha bármilyen kérdése van, vagy tanácsra van szüksége az igényeinek megfelelő DC SPD kiválasztásával kapcsolatban, csak írjon nekünk. Szívesen segítünk Önnek megtalálni a tökéletes megoldást túlfeszültség-védelmi követelményeihez.

Hivatkozások

• "Túlfeszültség-védelmi eszközök: alapelvek és alkalmazások" - Műszaki útmutató a túlfeszültség-védelmi technológiához.
• Gyártói adatlapok különböző DC SPD termékekhez.
